Bosch CerapurSmart ZSB 22-3 CE + WD 120 B + CW 100
Kód: 8733500036Podrobný popis
Zostava Bosch (JUNKERS) PREMIUM PLUS 22 WD 120
- CerapurSmart ZSB 22-3 CE - kondenzačný kotol s možnosťou pripojenia zásobníka
- WD 120 B - zásobník teplej vody, objem: 115 l
- CW 100 - ekvitermický regulátor
BOSCH (JUNKERS) CerapurSmart ZSB 22-3 CE
- plynový závesný kondenzačný kotol s možnosťou pripojenia zásobníka
- výkon: 8,0 - 21,6 kW
- farba: biela
Moderná kondenzačná technika
CerapurSmart ponúka všetko čo je možné očakávať od moderného kondenzačného kotla − úspornú prevádzku, vysoký komfort vykurovania a prípravy teplej vody, jednoduchú obsluhu a údržbu. V prípade, že sa rozhodnete inštalovať i solárny systém, jeho pripojenie nie je žiadny problém.
Riešenie pre každú domácnosť
Kotol je vhodný pre inštaláciu do nových vykurovacích systémov v rodinných domoch a bytoch. V prípade modernizácie existujúceho vykurovacie systému nie je jeho použitie taktiež žiadny problém. Veľmi ľahko nahradí starší závesný kotol. Prípravu teplej vody zabezpečuje buď v externem zásobníku
(prevedenie ZSB) alebo prietokom (prevedenie ZWB).
V závislosti od potrieb konkrétneho objektu máte možnosť voľby z výkonových verzií 14, 22 a 24 kW.
Tepelný výmenník z vysoko odolnej a trvácnej hliníkovo-kremíkovej zliatiny s veľkou teplovýmenou plochou zabezpečuje vysokú účinnosť. Jeho údržba a čistenie sú veľmi jednoduché čo je ďalšou prednosťou tohto kotla.
Prednosti kotla
▶ moderný energeticky úsporný kondenzačný kotol vhodný pre rodinné domy i byty
▶ kompatibilný so solárnym systémom vďaka integrovanej solárnej optimalizácii „solarInside-ControlUnit“, pripojenie solárnych kolektorv je bezproblémové a možné aj dodatočne
▶ energeticky úsporné čerpadlo, ktoré spĺňa hodnotu indexu energetickej účinnosti podľa najnovších požiadaviek európskej legislatívy
▶ jednoduchá obsluha a inštalácia
▶ tichá prevádzka
Prehľad výhod
- Elektronika Bosch Heatronic III s riadiacou jednotkou zabezpečujúcou užívateľovi jednoduchú obsluhu a odborníkovi prehľadný priebeh servisných prác.
- Tepelný výmenník z vysoko odolnej a trvácnej hliníkovo-kremíkovej zliatiny.
- Príprava vody v externom nepriamoohrievanom zásobníku s integrovaným 3-cestným ventilom.
- Možnosť pripojenia koncentrického potrubia pre spaliny / spaľovací vzduch Ø 60/100 mm alebo Ø 80/125 mm, alebo oddeleného potrubia Ø 80 mm.
Technické údaje
Farba čelného dizajnu: biela
Max. menovitý tepelný výkon (50/30° C): 21,6 kW
Min. menovitý tepelný výkon (50/30° C): 8,0 kW
Menovitý tepelný výkon: 20,3 kW
Max. výkon teplej vody: 20,3 kW
Hladina akustického výkonu podľa ErP15: 46 dB (A)
Ročným obdobím podmienená účinnosť vykurovania
priestorov podľa ErP15: 93 %
Trieda energetickej účinnosti: A
Vybavenie
Expanzná nádoba: 8,0 l
Vysoko účinné čerpadlo EEI ≤ 0,23: integrované
Prepínací ventil: integrovaný
Rozmery a hmotnosť
Výška: 850 mm
Šírka: 400 mm
Hĺbka: 370 mm
Hmotnosť netto: 41 kg

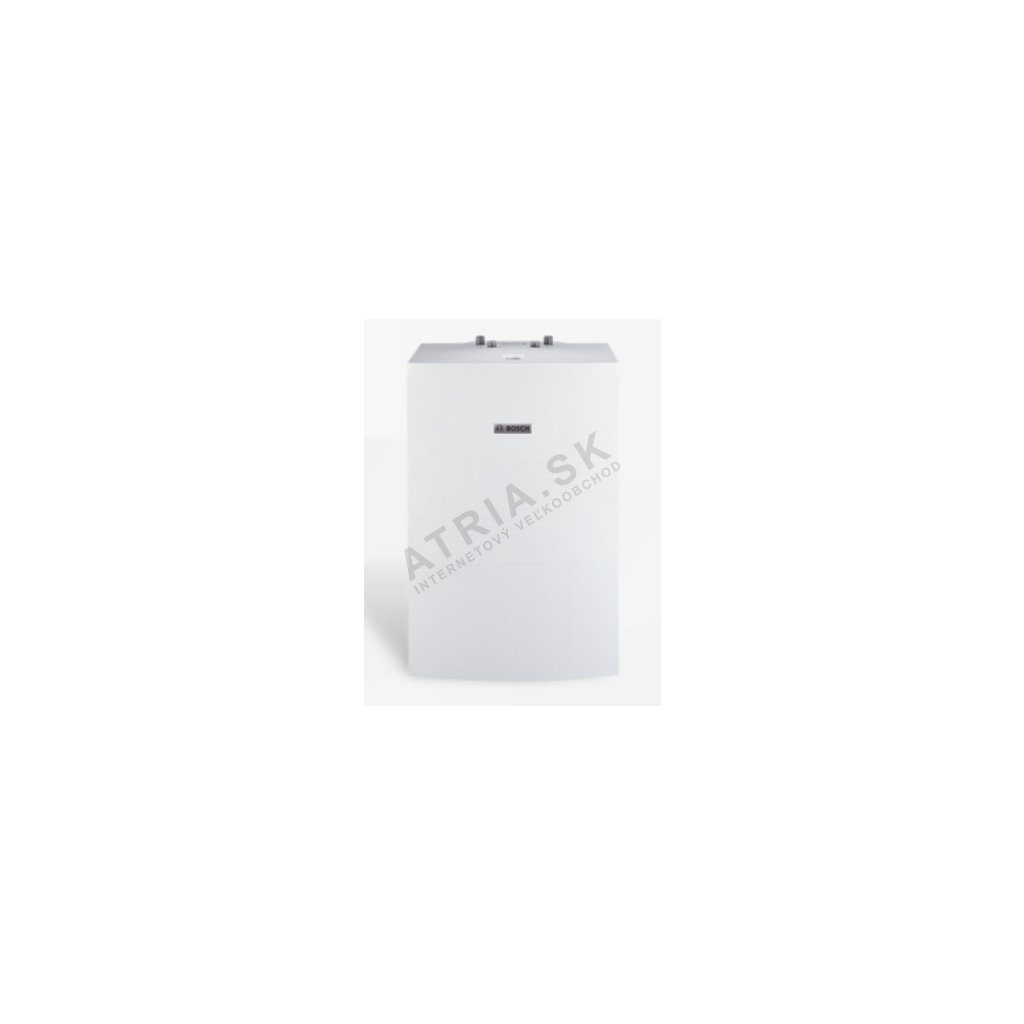

BOSCH WD 120 B
- zásobník teplej vody
- objem: 115 l
- farba: biela
- prevedenie: stacionárne, hranaté
- s využiteľným objemom 115 l
- vhodný pre kombináciu so závesným kondenzačným kotlom
- možnosť odberu teplej vody i na niekoľkých miestach súčasne
- jednoduchá inštalácia a ekonomická prevádzka
- možnosť napojenia cirkulačného okruhu priamo z telesa zásobníka (bakteriologicky čistá voda)
- izolácia vyrábaná bez použitia fluórovaných a chlórovaných uhľovodíkov
- vysoká odolnosť proti korózii
- smaltovaný povrch a vstavané ochranné anódy zaisťujúce splnenie environmentálnych požiadaviek a dosiahnutie vysokej životnosti
Technické údaje
Farba: biela
Využiteľný objem: 115 l
Výkon vykurovacej vložky: 25,1 kW
Množstvo 45 °C teplej vody: 490 l/hod
Objem vykurovacej vody: 4,4 l
Vykurovacia plocha: 0,63 m2
Max. prevádzkový tlak vody: 10,0 bar
Trieda energetickej účinnosti: B
Rozmery a hmotnosť
Výška: 929 mm
Šírka: 500 mm
Hĺbka: 585 mm
Hmotnosť netto: 50 kg

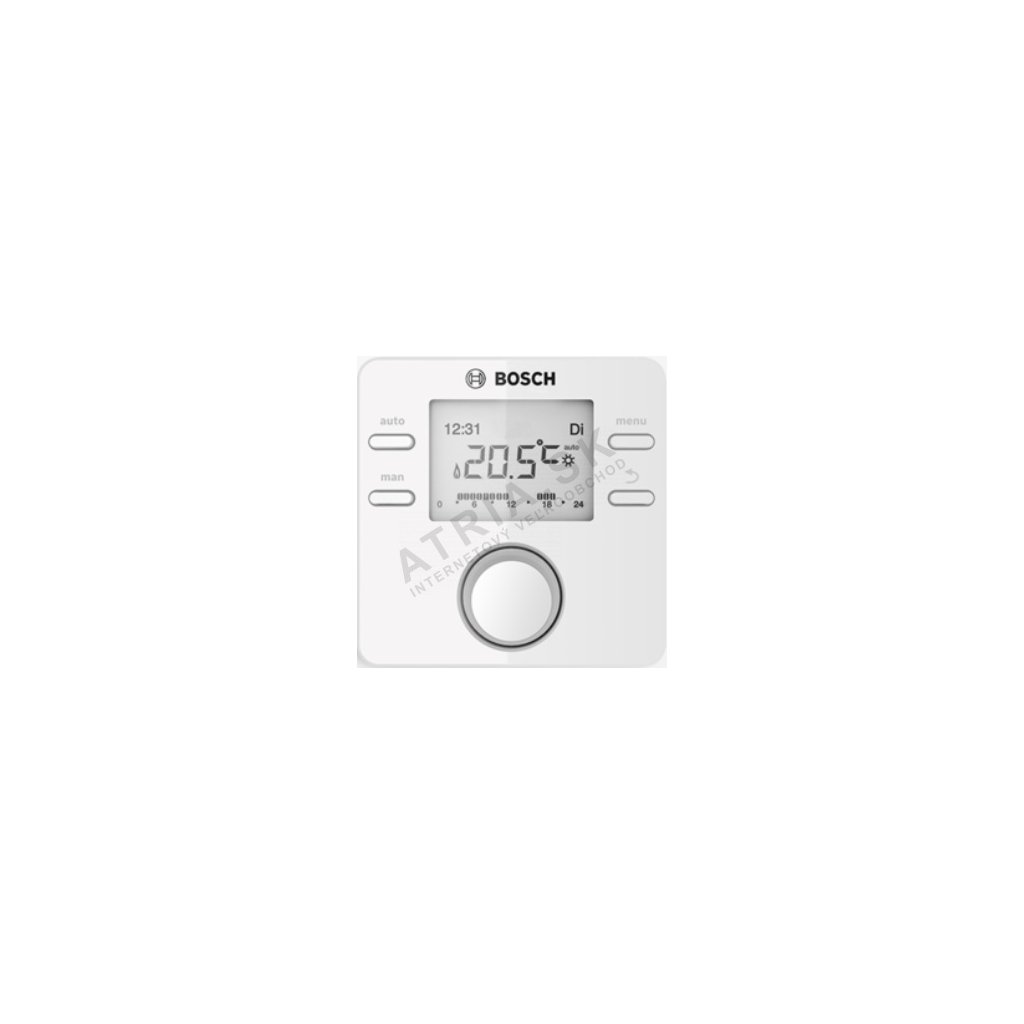

BOSCH CW 100 - ekvitermický regulátor
- regulátor s týždenným programom
- riadený podľa priestorovej teploty pre jeden miešaný alebo nemiešaný vykurovací okruh s prípravou teplej vody a voliteľne so základným solárnym systémom
- môže slúžiť i ako diaľkové ovládanie pre regulátor CW 400
- týždenný program pre vykurovanie so 6 spínacími bodmi v priebehu dňa
- dve nastaviteľné úrovne teploty
- kompatibilný s modulom MM 100 a MS 100
Technické údaje
Trieda regulátora teploty: VI
Podiel regulátora na enegretickú účinnosť mimosezónneho vykurovania miestností: 4 %
Bus EMS2: áno
Menovité napätie: 24 V DC
Menovitý prúd: 6 mA
Rozsah teploty: 5 - 30 °C
Trieda ochrany: III
Ochrana: IP 20
Šírka: 94 mm
Výška: 94 mm
Hĺbka: 25 mm
Inovovaný model po FW 120 vyrábaný do roku 2015
Vonkajšie čidlo v balení
Dodatočné parametre
| Kategória: | CerapurSmart |
|---|---|
| Záruka: | 2 roky |
| Automatický diagnostický systém: | áno |
| Bezpečnostný termostat: | áno |
| Dodávané príslušenstvo: | elektrický kábel, návod, záručný list |
| Elektrické krytie: | X4D |
| Elektronické zapaľovanie: | áno |
| Elektronika: | Bosch Heatronic |
| ? Expanzná nádoba: | 8 litrová |
| Hmotnosť prázdneho kotla: | 41 kg |
| Horný výkon kotla: | 22 |
| Krajina pôvodu: | EU |
| Letný režim: | áno |
| Množstvo kondenzátu: | 1,2 l/hod |
| Možnosť dvojbodovej regulácie: | nie |
| Možnosť nastavenia výkonu čerpadla: | áno |
| Možnosť prestavby na PB: | áno |
| Možnosť prevádzky bez termostatu: | áno |
| Možnosť pripojenia bezdrôtového termostatu: | áno |
| Možnosť pripojenia soláru: | áno |
| Možnosť pripojenia zásobníka: | áno |
| Možnosť rozšírenej záruky: | áno |
| Možnosť úpravy výkonu kotla: | áno |
| Odporučený filter vykurovania: | Total filter 3/4" |
| Odporučený regulátor: | Junkers FW 120 |
| Odporučený solárny set: | HEWALEX |
| Prevedenie komína: | TURBO |
| Priebeh zmeny výkonu: | modulovaný |
| Pripojenie el. napätia: | 230V |
| Pripojenie koncentrického dymovodu: | áno |
| Pripojenie oddeleného dymovodu: | áno |
| Prípojka TUV: | 1/2" |
| Prípojka vody: | 3/4" |
| Rozmery: | 850 x 400 x 370 mm |
| Spodný výkon kotla: | 8 |
| Spustenie kotla: | servisným technikom JUNKERS |
| Určenie kotla: | kotol v zostave so 120 l zásobníkom |
| Večný plamienok: | nie |
| Vhodný pre podlahové kúrenie: | áno |
| Výkon TUV: | 13 |
| Zabudovaný filter vody: | nie |
| Výkon kotla na vykurovanie: | vysoký výkon nad 16 kW |
| Výrobca: | Bosch |
| EAN: | 4054925909982 |
| Brutto váha: | 103,95 kg |
-
